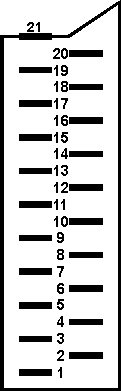

SCART

Pin

Signál

Specifikace

1

Audio výstup (R)

0,5Vrms / 1kOhm nebo méně

2

Audio vstup (R)

0,5Vrms / 10kOhm nebo více

3

Audio výstup (L)

0,5Vrms / 1kOhm nebo méně

4

Zem Audio

5

Zem (B-vstup)

6

Audio vstup (L)

0,5Vrms / 10kOhm nebo více

7

B vstup

0,7 Vp-p / 75Ohm

8

Přepínání funkcí

9,5V až 12V

9

Zem (G-vstup)

10

Data vodič 1

11

G vstup

0,7 Vp-p / 75Ohm

12

Data vodič 2

13

Zem (R-vstup)

14

Zem

15

R vstup

0,7 Vp-p / 75Ohm

16

Rychlé zatemnění

1 Vp-p / 75Ohm

17

Zem (video)

18

Zem (Rychlé zatemnění)

19

Video výsup

1 Vp-p / 75Ohm

20

Video vstup

1 Vp-p / 75Ohm

21

Screening plug

DIN 5 - Gramofon

Pin

MONO

Stereo

1

Nezapojen

Výstup R (propojit s 5)

2

GND

GND

3

Výstup

Výstup L

4

Nezapojen

Nezapojen

5

Nezapojen

Výstup R

DIN 5 - Magnetofon

Pin

MONO

Stereo

1

Vstup

Vstup L

2

GND

GND

3

Výstup

Výstup L

4

Nezapojen

Vstup R

5

Nezapojen

Výstup R

DIN 5 - Radio

Pin

MONO

Stereo

1

Výstup

Výstup L

2

GND

GND

3

Nezapojen

Vstup R

4

Nezapojen

Výstup R

5

Nezapojen

Vstup L

DIN 5 - Televize

Pin

MONO

Stereo

1

Výstup

?

2

GND

?

3

Nezapojen

?

4

Nezapojen

?

5

Nezapojen

?

DIN 5 - Mikrofon

Pin

Asymetrický

1

Výsup

Výstup L

2

GND

GND

3

Nezapojen

Nezapojen

4

Nezapojen

Nezapojen

5

Nezapojen

Výstup R
